فلومتر و فلوترانسمیتر و انواع و کاربردها

فلومتر دستگاهی است که می تواند برای اندازه گیری میزان مایع یا گاز عبوری از یک منطقه خاص مورد استفاده واقع شود. اندازه گیری دقیق مایعات و گازها برای فرآیندهای صنعتی مختلف مورد نیاز است و همچنین کنترل میزان جریان آنها نیز ضروری است. بهبود دقت و وضوح در اندازه گیری جریان مایعات و گازها از بزرگ ترین مزایای فلومترهای نوین است.

اگر چنانچه صاحب واحد تولیدی و صنعتی یا واحدهای مسکونی یا تجاری هستید و قصد دارید بهترین بازدهی و کارایی را از فرآیندها و خطوط فعال در بخش های تولیدی و صنعتی و نیز بخش های تأسیسات واحدهای تجاری خود کسب کنید، پیشنهاد می کنیم در ادامه این مقاله با ما همراه باشید.

در این مقاله قصد داریم پیرامون دستگاه های مهم، کاربردی و باارزشی به نام فلومتر و فلوترانسمیتر و نیز انواع و کاربردهای این دستگاه ها مطالب جامعی را در اختیار مخاطبان گرامی قرار دهیم. در این مقاله مطالبی ارائه خواهد شد که در انتخاب بهترین فلومتر یا جریان سنج متناسب با کاربرد مورد نظرتان به شما کمک خواهد کرد.

فلومتر و فلوترانسمیتر و انواع و کاربردها

اندازه گیری جریان

اندازه گیری جریان روشی برای اندازه گیری میزان جریان مواد از یک منطقه خاص است. اندازه گیری جریان برای هر سه دسته از انواع مواد یعنی جامدات، مایعات و گازها انجام می گیرد.

اندازه گیری جامدات

جامدات معمولاً بر اساس وزن آنها اندازه گیری می شوند؛ یعنی سرعت جریان جامد به صورت نسبت جرم ماده جامد در واحد زمان یا بر حسب وزن جامد در واحد زمان بیان می شود؛ بنابراین واحدهای مرتبط با آن را کیلوگرم در ثانیه یا گرم بر ثانیه یا کیلوگرم در ساعت یا گرم در دقیقه یا تن در ساعت و … خواهیم داشت.

اندازه گیری مایعات

مایعات را می توان از نظر وزن یا حجم آنها اندازه گیری کرد. این بدان معنی است که میزان جریان مایعات به صورت نسبت وزن مایع به واحد زمان یا حجم مایع به واحد زمان بیان می شود. بر این اساس، ما می توانیم نرخ خود را در واحدهایی مانند تن در ساعت، کیلوگرم در هر ثانیه، لیتر در ساعت و … بیان کنیم.

اندازه گیری گازها

گازها معمولاً از نظر حجم خود اندازه گیری می شوند؛ یعنی سرعت جریان گازها به صورت نسبت حجم جریان گاز در واحد زمان بیان می شود.

نتیجه‌ای پیدا نشد.

سنسورهای جریان

سنسورها دستگاه هایی هستند که برای نظارت بر تغییر در یک پارامتر خاص استفاده می شوند. بر این اساس، سنسورهای جریان، ابزارهایی هستند که برای پایش تغییرات دبی جریان یک ماده خاص استفاده می شوند. انتظار می رود که سنسورها حتی کوچکترین تغییر در دبی را نیز ثبت کنند و بنابراین از دقت بالایی برخوردار هستند.

وجود انواع مختلفی از جریان سنج ها و سنسورهای جریان نتیجه مستقیم اهمیتی است که به مفهوم اندازه گیری جریان در بسیاری از کاربردهای صنعتی از جمله طراحی سیستم های کنترل خودکار نسبت داده می شود.

فلومتر یا جریان سنج چیست؟

اندازه گیری جریان با استفاده از جریان سنج یا دبی سنج یا Flowmeter انجام می شود. فلومتر یا جریان سنج وسیله ای است که برای اندازه گیری حجم یا جرم گاز یا مایع استفاده می شود. جریان سنج ها می توانند این کار را به صورت خطی، غیر خطی، حجمی یا وزنی انجام دهند. فلومترها با نام هایی نظیر جریان سنج، شاخص جریان یا کنتور مایع نیز شناخته می شوند.

به عبارت دیگر دبی سنج ها یا جریان سنج ها دستگاه هایی هستند که می توانند برای اندازه گیری میزان مایع یا گاز عبوری مورد استفاده واقع شوند. سرعت جریان مایعات و گازها باید برای کیفیت بهتر فرآیندهای صنعتی به طور دقیق اندازه گیری شود. اندازه گیری دقیق گازها برای فرآیندهای صنعتی مختلف مورد نیاز است و همچنین کنترل میزان جریان آنها نیز ضروری است.

بیشترین کاربرد از جریان سنج ها و بیشترین تنوع از جریان سنج های موجود، در اندازه گیری جریان گازها و مایعات در لوله ها مشاهده می شود. بهبود دقت و وضوح در اندازه گیری جریان مایعات و گازها از بزرگ ترین مزایای جریان سنج های نوین است.

روش ساخت ترانسمیتر فشار

همانطور که یاد آور شدیم برای ساخت این نوع از تجهیزات روش های گوناگونی در دست است. به منظور ساخت ترانسمیتر فشار می توان از سنسورهای زیر استفاده کرد:

سنسور لایه ضخیم سرامیکی
LVDT ترانسفورماتور تفاضلی متغیر خطی
سنسور پیزورزیستیو
سنسور لایه نازک

این محصولات بعد از اندازه گیری فشار یک سیگنال الکتریکی تولید می کنند که این سیگنال از نوع جریان می باشد. اساس اندازه گیری در انها معمولا بر حسب فاصله یا نیرو می باشد که در اثر یک مکانیسم درونی داده های دریافتی به مقدار الکتریکی تبدیل می شود.

Endress Hauser؛ تضمین کیفیت، دقت و عملکرد فلومتر

شرکت تولیدی Endress Hauser که هم اکنون به عنوان یکی از برندهای قوی، معتبر و معروف آلمانی در عرصه طراحی و تولید فلومترهای دقیق و به روز در سطح بین المللی فعال است، یکی از برندهایی است که طیف متنوعی از فلومترهای متناسب با کاربری های مختلف را به بازارهای کشورهای سراسر دنیا از جمله ایران عرضه کرده است. از جمله محصولات این شرکت تولیدی بزرگ می توان به موارد زیر اشاره کرد:

فلومتر اندرس هاوزر (Flowmeter Endress Hauser): فلومترهای این برند در انواع فلومتر کوریولیس، فلومتر مغناطیسی یا مگنتیک فلومتر، فلومتر اولتراسونیک، فلومتر ورتکس، فلومتر فشار دیفرانسیل یا اختلاف فشار، فلومتر هوا، فلومتر حرارتی و … در بازار موجود می باشد.

ترانسمیتر فشار اندرس هاوزر (Pressure transmitter Endress Hauser)
ترانسمیتر دما اندرس هاوزر (Temperature transmitter Endress Hauser)
ترانسمیتر سطح اندرس هاوزر (Level transmitter Endress Hauser)

Endress Hauser؛ تضمین کیفیت، دقت و عملکرد فلومتر

در ادامه این مقاله به بررسی چیستی فلوترانسمیتر و همچنین کاربردها و نحوه عملکرد انواع فلومترها نظیر فلومترهایی که در دسته فلومترهای برند Endress Hauser از آن ها نام بردیم خواهیم پرداخت.

فلوترانسمیتر چیست؟

در صنایع مختلف، نتیجه فرآیندهای مورد نظر کاملاً به متغیرهای مختلفی وابسته است. از بین این متغیرها، اندازه گیری جریان مایع، بخار یا گاز بسیار مهم بوده و مورد توجه قرار می گیرد. انواع مختلفی از دستگاه ها برای اندازه گیری جریان مایع استفاده می شوند. فرستنده های جریان یا فلوترانسمیترها یکی از دستگاه های مهم مورد استفاده برای این منظور هستند. این دستگاه ها به سنسورهایی مجهز هستند و انتقال الکتریکی را برای نشان دادن جریان مایع، گاز یا مخلوط هر دو فراهم می کنند. فلوترانسمیتر (Flow transmitter) در واقع دستگاهی است که برای اندازه گیری جریان مایعات در خطوط لوله و تبدیل نتایج به سیگنال های الکتریکی متناسبی که می توانند به گیرنده ها یا کنترل کننده های فرآیند منتقل شوند، استفاده می شود.

فروش ویژه مس فلومتر Endress

ارائه موجودی و لیست قیمت مس فلومتر Endress به همراه گواهی اصالت کالا و گواهی سرتیفیکیت ریپورت

لیست تجهیزات

مزایای ترانسمیترهای برند Endress Hauser

دقت بالا در اندازه گیری ها: فرستنده های جریان یا ترانسمیترهای تولید شده توسط این شرکت بزرگ، اندازه گیری های دقیق را انجام می دهند.
ویژگی های پیشرفته تشخیصی: همه فرستنده ها به ویژگی های پیشرفته تشخیصی مجهز هستند که قابلیت تشخیص نویز، تشخیص عیب سنسور، تشخیص عیب سیم کشی و … را ارائه می دهند.
حداقل نیاز به تعمیر و نگهداری: فرستنده های جریان دارای طراحی بدون مانع هستند، زیرا هیچ قسمت متحرکی ندارند. به دلیل عدم وجود قطعات متحرک، تقریباً به تعمیر و نگهداری نیاز نیست.
ساخت و ساز با دوام: مواد با کیفیت مختلفی در ساخت ترانسمیترها استفاده می شود شامل فولاد ضد زنگ، آلیاژهای نیکل، فولاد کربنی با درجه حرارت بالا و پایین و فولاد دوبلکس. همه این مواد بسیار بادوام بوده و در سخت ترین محیط ها از پارگی و خوردگی دستگاه محافظت می کنند.
طراحی جمع و جور: این ترانسمیترها دارای طراحی جمع و جور هستند که آنها را به یک گزینه ایده آل برای نصب در مکان هایی که کمبود فضا می تواند یک نگرانی عمده باشد، تبدیل می کند.

کاربردهای ترانسمیترهای اندرس هاوزر

فرستنده های جریان به دلیل قابلیت های گسترده ای که دارند در کاربردهای مختلف صنعتی بسیار مورد استفاده قرار می گیرند. در زیر چند صنعت وجود دارد که از ترانسمیترهای اندرس هاوزر استفاده می کنند:

غذا و نوشیدنی
آب و فاضلاب
کاغذ
دارویی
نفت و گاز
فلزات و معادن
دریایی
برق و تأسیسات
صنایع شیمیایی
منسوجات
اتوماسیون ساختمان
میکرو الکترونیک
و …

انواع مختلف جریان سنج کدامند؟

جریان سنج ها بسته به کمیت اندازه گیری شده و اصلی که بر اساس آن کار می کنند انواع مختلفی دارند.

انواع اصلی جریان سنج ها عبارتند از:

جریان سنج مکانیکی
جریان سنج نوری
جریان سنج های کانال باز

جریان سنج های مکانیکی

فلومتر جابجایی مثبت

این فلومترها با اندازه گیری حجم سیالی که از آنها می گذرد، میزان جریان را اندازه گیری می کنند. روند واقعی شامل به دام انداختن مایع به داخل ظرف خاصی است تا میزان دبی آن تعیین شود. این جریان سنج ها می توانند جریان های متناوب یا سرعت جریان ناچیز را اندازه گیری کنند و صرف نظر از گرانروی یا تراکم آنها برای هر مایع مناسب هستند.

جریان سنج جابجایی مثبت منحصر به فرد است، زیرا تنها کنتور اندازه گیری مستقیم حجم واقعی است. همه انواع دیگر جریان سنج ها با انجام نوع دیگری از اندازه گیری و برابر سازی آن با دبی، سرعت جریان را استنباط می کنند. در مترهای جابجایی مثبت، فرآیند اندازه گیری توسط روتورهای دقیق نصب شده به عنوان عناصر اندازه گیری جریان صورت می گیرد.

جریان سنج جرم یا مس فلومتر

این کنتورها با اندازه گیری جرم ماده ای که در آنها جریان دارد، تخمینی از میزان جریان را در اختیار کاربر قرار می دهند این نوع جریان سنج های وزن گرا معمولاً در صنایع شیمیایی استفاده می شوند که اندازه گیری مبتنی بر وزن در مقایسه با تجزیه و تحلیل حجمی ضروری است. در مس فلومتر سیگنال خروجی ارتباط مستقیمی با جرم عبوری از کنتور دارد. جریان سنج های حرارتی و کوریولیس در این گروه قرار می گیرند.

جریان سنج سرعت

در این نوع از فلومترها، سیگنال خروجی ارتباط مستقیمی با سرعت عبوری از کنتور دارد.

دهانه سنج

دهانه سنج ها معمولاً از صفحات دهانه ای استفاده می کنند. یک صفحه دهانه ای، صفحه ای است که در آن یک سوراخ قرار دارد و جریان، آن را منقبض می کند و دیفرانسیل فشار را از طریق ساختار اندازه گیری می کند. به دلیل شکل ساده و ساخت آسان از آن بسیار استفاده می شود. از نوع اوریفیس می توان برای اندازه گیری جریان مایعات تمیز، گازها و بخار استفاده کرد. این فلومترها برای مایعات چند فاز قابل استفاده نیستند. از این فلومتر می توان برای تعیین میزان جریان از طریق یک لوله استفاده کرد. صفحه سوراخ نصب شده در خط لوله، دیفرانسیل فشار را ایجاد می کند؛ زیرا سیال از آن عبور می کند و اختلاف فشار متناسب با سرعت جریان است.

فلومتر ونتوری

لوله های ونتوری قادر به کنترل حجم زیاد جریان در افت فشار کم هستند و برای تعیین اندازه گیری جریان در یک خط لوله استفاده می شوند. در این نوع فلومتر، مایع از طریق مخروط همگرا شتاب می گیرد و اختلاف فشار بین طرف بالادست مخروط و گلو اندازه گیری می شود و سیگنال سرعت جریان را فراهم می کند. لوله های ونتوری برای اندازه گیری جریان مایعات تمیز، کثیف و چسبناک مناسب هستند.

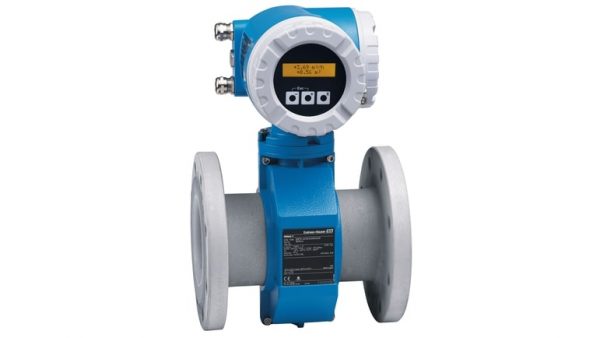

جریان سنج مغناطیسی

جریان سنج مغناطیسی یا فلومتر مگنتیک به قانون القای الکترومغناطیسی فارادی بستگی دارد، بنابراین بیان می کند که وقتی یک هادی از طریق یک میدان مغناطیسی حرکت می کند، ولتاژ القا می شود و مایع به عنوان رسانا عمل می کند و میدان مغناطیسی توسط سیم پیچ های دارای انرژی خارج از لوله جریان ایجاد می شود. ولتاژ تولید شده مستقیماً با دبی متناسب است. دو الکترود برای تشخیص ولتاژ به دیواره لوله متصل می شود و جریان توسط یک عنصر ثانویه اندازه گیری می شود. این جریان سنج ها می توانند مایعات خورنده و دوغاب را اندازه گیری کنند.

فلومتر اولتراسونیک

امواج اولتراسونیک می توانند از طریق هر ماده ای مانند انواع جامدات، مایعات، گازها پخش شوند. از این ویژگی موج برای اندازه گیری جریان سیال در یک لوله استفاده می شود که سیگنال اولتراسونیک با زاویه مشخصی به لوله ارسال می شود و مدت زمان رسیدن سیگنال از یک طرف به طرف دیگر اندازه گیری می شود. تفاوت بین زمان انتقال از طریق لوله و سیگنال که در جهت معکوس حرکت می کند متناسب با سرعت جریان است.

فلومتر کوریولیس

در این فلومتر، اندازه گیری جریان با استفاده از قانون دوم نیوتن انجام می شود. این فلومتر به تغییرات دما، فشار، ویسکوزیته و چگالی حساس نیست و می توان از آن برای اندازه گیری جریان مایعات، دوغاب ها و گازها استفاده کرد.

جریان سنج توربین

در این فلومتر، سیالی که از طریق لوله جریان می یابد با پره های توربین تماس پیدا می کند. سپس توربین شروع به چرخش می کند و به منظور اندازه گیری جریان سیال، سرعت چرخش توربین مورد ارزیابی واقع می شود.

جریان سنج های حرارتی

جریان سنج حرارتی

جریان سنج های حرارتی می توانند برای اندازه گیری جریان گازها و مایعات استفاده شوند. این فلومتر به طور مستقل از تراکم، فشار و ویسکوزیته کار می کند. این جریان سنج از یک عنصر حسگر گرم شده استفاده می کند که از مسیر جریان سیال جدا شده است. فلومتر، جریان گرمای عنصر حسگر را هدایت می کند و گرمای هدایت شده مستقیماً با سرعت جریان جرم متناسب است.

فلومتر جرم حرارتی مویرگی

این فلومتر از گرمای حرارتی منتقل شده بین گاز عبوری از یک لوله بسیار کوچک (مویرگی) و مجموعه ای از آشکارسازهای دمای مقاومت (RTD) برای اندازه گیری جریان جرمی گاز استفاده می کند.

فلومتر جرم حرارتی غوطه وری

این جریان سنج از گرمای حرارتی منتقل شده از یک سنسور گرم شده غوطه ور در جریان برای اندازه گیری جریان جرمی گاز استفاده می کند.

فلومتر Vortex Shedding

در این جریان سنج، اندازه گیری جرم و / یا جریان حجمی مایعات، گازها و بخار با استفاده از گردابه های ریخته شده از یک سنسور غوطه ور در جریان و تراکم سیال محاسبه شده انجام می پذیرد.

جریان سنج های نوری

جریان سنج های نوری بر اساس اصل اپتیک کار می کنند، یعنی آنها سرعت جریان را با استفاده از نور اندازه گیری می کنند. معمولاً این فلومترها از مجموعه ای متشکل از پرتو لیزر و آشکارسازهای نوری استفاده می کنند. در این جریان سنج ها، ذرات گازی که از لوله عبور می کنند پرتو لیزر را پراکنده می کنند و پالس هایی تولید می کنند که توسط گیرنده جمع می شوند. سپس، زمان حرکت این سیگنال ها از مبدأ تا گیرنده تعیین می شود و از این طریق با استفاده از روابط بین زمان و مسافت، سرعت گاز اندازه گیری می شود. از آنجا که این کنتورها سرعت واقعی ذرات تشکیل دهنده گازها را اندازه گیری می کنند، تحت تأثیر شرایط حرارتی و تغییرات جریان گاز، بی تأثیر می مانند. از این رو، آنها توانایی ارائه داده های جریان بسیار دقیق حتی در شرایط نامساعد محیط، مثلاً وجود دما و فشار بالا، رطوبت زیاد و … را دارند.

فروش ویژه فلومتر مگنتیک Endress

ارائه موجودی و لیست قیمت فلومتر مغناطیسی Endress به همراه گواهی اصالت کالا و گواهی سرتیفیکیت ریپورت

لیست تجهیزات

جریان سنج های کانال باز

جریان سنج های کانال باز برای اندازه گیری میزان دبی سیالی که مسیر جریان آن شامل یک سطح آزاد است استفاده می شوند. عامل دیگری که باید در مورد این فلومترها مورد توجه قرار گیرد این است که جریان سنج های کانال باز، هنگامی که همراه با شیرهای جریان به صورت ترکیبی استفاده می شوند، می توانند اقدامات کنترلی و مدیریت میزان جریان سیالات را با موفقیت انجام دهند.

جریان سنج ها چگونه کار می کنند؟

همان طور که پیش تر عنوان شد جریان سنج ها دستگاه هایی هستند که میزان مایع، گاز یا بخار عبوری از مناطق خاصی را اندازه گیری می کنند. بعضی از فلومترها جریان را به عنوان مقدار مایعات عبوری از فلومتر در طول یک دوره زمانی (مانند 100 لیتر در دقیقه) اندازه گیری می کنند. جریان سنج های دیگر مقدار کل مایعات عبور داده شده از فلومتر را اندازه گیری می کنند (مانند 100 لیتر).

جریان سنج ها از یک دستگاه اولیه، مبدل و فرستنده تشکیل شده اند. مبدل مایعی را که از دستگاه اصلی عبور می کند حس می کند. فرستنده سیگنال جریان قابل استفاده را از سیگنال مبدل خام تولید می کند. این مؤلفه ها اغلب با هم ترکیب می شوند، بنابراین جریان سنج واقعی ممکن است ترکیبی از یک یا چند دستگاه فیزیکی باشد.

اندازه گیری جریان را می توان با رابطه Q = A · v توصیف کرد. به این معنی که حجم سیال عبوری از جریان سنج برابر است با سطح مقطع لوله (A) ضربدر سرعت متوسط سیال (v). همچنین رابطه W = r · Q به این معنی است که جریان جرمی سیال عبوری از جریان سنج (A) برابر است با چگالی سیال (r) ضربدر حجم سیال (Q).

فلومتر حجمی مستقیماً حجم سیال (Q) عبوری از فلومتر را اندازه گیری می کند. تنها فناوری جریان سنج که مستقیماً حجم را اندازه گیری می کند، جریان سنج جابجایی مثبت است.

جریان سنج های سرعت از تکنیک هایی استفاده می کنند که سرعت (v) جریان را اندازه گیری می کنند تا جریان حجمی را تعیین کنند. نمونه هایی از فناوری های جریان سنج که سرعت را اندازه گیری می کنند شامل جریان سنج های مغناطیسی، توربین، اولتراسونیک و گرداب و … هستند.

جریان سنج های جرمی از تکنیک هایی استفاده می کنند که جرم (W) جریان را اندازه گیری می کنند. نمونه هایی از فناوری های جریان سنج که جرم را اندازه گیری می کنند شامل جریان سنج های جرم کوریولیس و حرارتی هستند.

اصول و نکات مهم در انتخاب و تهیه فلومتر

فلومترهای دقیق بر اساس قابلیت هایشان قیمت گذاری می شوند؛ بنابراین برای صرفه جویی در هزینه بهتر است قبل از انتخاب فلومتر مناسب برای کاربرد موردنظرتان، پاسخ دقیقی را برای سؤالاتی که در زیر لیست شده اند ارائه دهید.

آیا قصد شما از تهیه فلومتر اندازه گیری حجم گاز است یا مایع؟
حداقل و حداکثر سرعت جریان سیال مورد نظرتان چقدر است؟
به چه میزان دقتی در برآورد اندازه گیری تان نیاز دارید؟
دمای سیال و میزان گرانروی آن چقدر است؟
آیا سیال موردنظر با مواد سازنده محیط اطراف نظیر دیواره های محفظه یا لوله سازگاری دارد؟
حداکثر فشار در محل حرکت سیال چقدر است؟
چه مقدار افت فشار مجاز است؟
آیا کنتور در مکانی خطرناک نصب شده است که ممکن است گازهای انفجاری وجود داشته باشد؟
جریان سیال پیوسته است یا متناوب؟
به چه نوع سیگنال خروجی برای انجام اندازه گیری های موردنظر خود نیاز دارید؟

از اطلاعات جمع آوری شده خود برای حذف فلومترهای دارای فناوری هایی که به کار نمی روند استفاده کنید و هزینه ها را به حداقل برسانید. سپس لیستی از فلومترهای مناسب پیش روی شما قرار خواهد گرفت که می توانید گزینه موردنظر خود را از بین آن ها راحت تر و سریع تر و با اطمینان بیشتر انتخاب کنید.

هشدارهای نصب فلومترها

چنانچه فلومتر را در خطوطی نصب می کنید که محل عبور مایعات هستند، لازم است به این نکته توجه کنید که نصب فلومتر به شکلی صورت پذیرد که فلومتر پر از مایع باشد. این مسئله از این رو اهمیت دارد که اگر مقداری گاز یا بخار درون فلومتر موجود باشد، می تواند بر دقت اندازه گیری جریان توسط فلومتر تاثیر منفی بگذارد.
همانند تذکری که در مورد قبل عنوان شد، در مواقعی که فلومتر در محل عبور سیالات از نوع گاز قرار داده می شود نیز می بایست توجه شود که فلومتر عاری از مایعات باشد تا نتایج حاصله از آن دقیق و مطلوب باشند.
اگر چنانچه در بخش های بالادستی یا پایین دستی فلومتر مانند شیرهای کنترل یا بخش آرنج لوله و …، مشکلات و نقائصی وجود داشته باشد، مطمئنا بر روی دقت نتایج نهایی فلومتر تاثیر منفی خواهد گذاشت. بهتر است به این نکته دقت کنید که طراحی و اجرای لوله کشی های بالادست و پایین دست و نیز دریچه های کنترل به درستی انجام شود.
هنگام جریان دو فاز مانند جریان مایع- گاز و جریان مایع- جامد به طور ویژه مراقب باشید، زیرا این جریان ها می توانند بر روی دقت بسیاری از جریان سنج ها تأثیر منفی بگذارند. مراقب باشید زیرا برخی از فلومترها می توانند از برق خارج شوند و در جریان های مایع-جامد کار خود را متوقف کنند.

احتیاط های کاربردی برای فلومترها

هر نوع جریان سنج کاربردهای خاص و محدودیت های نصب خاص خود را دارد. روش انتخاب جریان سنج مناسب، کاربردهای مورد انتظار از آن و نحوه استفاده از آن در فرآیندها است. بسیاری از این فناوری ها در بسیاری از برنامه ها به خوبی کار خواهند کرد. اگر برای انتخاب و تهیه فلومتر با برنامه ریزی و هدف مشخص پیش بروید، می توانید فلومتر مناسب با فناوری مورد نظر خود را بر اساس دقت، هزینه، دوام و قابلیت اطمینان انتخاب کنید، نه اینکه بخواهید فناوری انتخاب شده را با برنامه موجود متناسب کنید.

آب سنج چیست؟

کنتور آب یا آب سنج یا فلومتر آب یک نوع از جریان سنج است که برای نظارت بر نرخ جریان آب از طریق یک لوله، استفاده می شود. دو روش مشترک برای اندازه گیری جریان آب وجود دارد. روش اول طراحی های معمول جابجایی شامل پیستون های نوسانی و دیسک های اندازه گیری مغذی است. روش دوم نیز طراحی های مبتنی بر سرعت شامل کنتورهای یک و چند جت و کنتورهای توربین هستند.

انواع آب سنج ها

کنتورهای آب را می توان بسته به مکانیزم اندازه گیری جریان آب به انواع مختلف طبقه بندی کرد:

آب سنج نوع دنده ای: به طور کلی، تمام کنتورهای آب مسکونی از نوع جابجایی مثبت هستند. اینها به نوبه خود می توانند از نوع دنده ای باشند.

آب سنج تک جت: کنتورهای آب سرعت که به عنوان کنتورهای داخلی نیز شناخته می شوند، دسته دیگری از کنتورهای جریان آب هستند. در این کنتورها با پایش سرعت جریان آب میزان جریان آب تعیین می شود. در اینجا لازم به ذکر است که کنتورهای آب از نوع جت برای اندازه گیری دبی پایین مناسب هستند، در حالی که جریان سنج از نوع توربین، در صورت بالا بودن دبی مناسب است. از این رو، هنگامی که فرد مجبور است هم اندازه گیری دبی زیاد و هم پایین را انجام دهد، انتخاب بهتر متر آب از نوع ترکیبی است که هر دو این دسته ها را در یک دستگاه واحد قرار دهد.

آب سنج الکترومغناطیسی: کنتورهای آب همچنین می توانند با استفاده از قانون القای فارادی میزان دبی آب را اندازه گیری کنند. از این کنتورها به عنوان کنتورهای الکترومغناطیسی نام برده می شود. در اینجا، آب جاری از لوله غیر مغناطیسی و غیر الکتریکی باعث ایجاد ولتاژ در میدان مغناطیسی فلومتر می شود. مقدار این ولتاژ متناسب با چگالی شار مغناطیسی و از این رو با سرعت جریان آب در لوله خواهد بود که می توان از آن سرعت جریان آب را تعیین کرد.

آب سنج اولتراسونیک: کنتورهای آب می توانند از نوع اولتراسونیک نیز باشند که در آن با استفاده از تکنیک هایی نظیر امواج صوتی از طریق آب جاری برای اندازه گیری سرعت آن ارسال می شوند. هنگامی که سرعت مشخص شد، می توان میزان جریان مرتبط با آب را تعیین کرد. این نوع کنتورها می توانند از نوع داپلر یا از نوع ترانزیت باشند.

کاربردهای آب سنج

کاربردهای کنتورهای آب عبارتند از:

منازل مسکونی از کاربران اصلی کنتورهای آب هستند. در هر ساختمان این نوع کنتورها را نصب می شوند تا میزان آب مصرفی را ردیابی کنند. هدف چنین کاری تعیین منصفانه و عادلانه نرخ صورتحساب مصرف آب ساکنان است.
در زیرساخت های بزرگ، آب سنج ها برای اطمینان از جریان آب مناسب در هر یک از زیر ساختارهای خود و اطمینان از عدم وجود نشتی و شکست در اجزای مختلف مورد استفاده قرار می گیرند.
صنایعی که فرآیند خنک سازی یکی از مراحل و بخش های ضروری در روند کار آن هاست از آب سنج ها برای نظارت بر میزان جریان آب استفاده می کنند.
کنتورهای آب همچنین در صنایع کشاورزی و آزمایشگاه ها با هدف تجزیه و تحلیل خواص مختلف آب مانند شوری و … استفاده می شوند.
نیروگاه های برق آبی که با استفاده از آب انرژی الکتریکی تولید می کنند، آب سنج را برای کنترل میزان جریان آب به کار می گیرند.
کنتورهای آبی مانند نوع توربین در سیستم های حفاظت و ایمنی در برابر آتش استفاده می شوند.
و … .

سؤالات متداول

فلومتر چیست؟

جریان سنج ها یا فلومترها دستگاه هایی هستند که می توانند برای اندازه گیری میزان مایع یا گاز عبوری مورد استفاده واقع شوند. سرعت جریان مایعات و گازها باید برای کیفیت بهتر فرآیندهای صنعتی به طور دقیق اندازه گیری شود.

فلومتر یا جریان سنج به طور کلی چه انواعی دارد؟
